diamètre exté rieur

1. наружный диаметр цилиндрической резьбы



наружный диаметр цилиндрической резьбы (D, d, d₄)
наружный диаметр резьбы
Диаметр воображаемого прямого кругового цилиндра, описанного вокруг вершин наружной или впадин внутренней цилиндрической резьбы.

Примечание
Наружный диаметр внутренней цилиндрической резьбы обозначают D, если его номинальное значение равно номинальному значению диаметра d и D₄, если оно не равно номинальному значению диаметра d.
[ГОСТ 11708-82 (СТ СЭВ 2631-80)]

Тематики

• нормы взаимозаменяемости

Обобщающие термины

• основные элементы и параметры резьбы

Синонимы

• наружный диаметр резьбы

EN

• major diameter

DE

• Aussendurchmesser des Gewindes

FR

• diamètre exté rieur

29. Наружный диаметр цилиндрической резьбы

Наружный диаметр резьбы

D. Aussendurchmesser des Gewindes

E. Major diameter

F. Diamètre exté rieur

D, d, D₄

Диаметр воображаемого прямого кругового цилиндра, описанного вокруг вершин наружной или впадин внутренней цилиндрической резьбы (черт. 14)

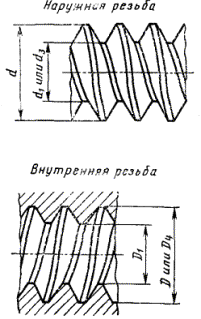

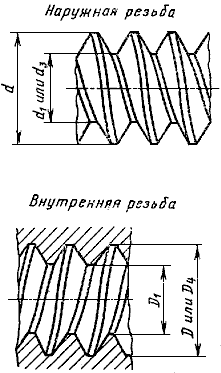

Черт. 14

Источник: ГОСТ 11708-82: Основные нормы взаимозаменяемости. Резьба. Термины и определения оригинал документа
